EXFO AXS-130 Compact OTDR – Advanced Fiber Testing untuk FTTx & PON
EXFO AXS-130 merupakan compact OTDR dari EXFO yang dioptimalkan untuk kebutuhan FTTx/MDU fiber deployment dan troubleshooting, sekaligus cocok untuk jaringan metro. Perangkat ini dirancang dalam bentuk yang ringkas tetapi tetap menawarkan kemampuan pengukuran yang tinggi, termasuk pengujian live fiber dan dark fiber.
Salah satu fitur utama AXS-130 adalah Optical Link Mapper (OLM). Teknologi ini menyajikan hasil OTDR dalam bentuk tampilan berbasis ikon sehingga teknisi dapat memahami kondisi link fiber dengan lebih cepat tanpa harus selalu menginterpretasikan trace OTDR yang kompleks secara manual. Hasil utama, parameter pengujian, trace OTDR, tampilan linear event, dan OLM dapat ditampilkan dalam satu layar.
AXS-130 juga iOLM-ready untuk FTTH, dengan acquisition yang dioptimalkan untuk pengujian live fiber. Pada konfigurasi tertentu, teknologi FTTH-iOLM mendukung karakterisasi full link dari ONT ke OLT melalui splitter, pengujian last mile menuju OLT maupun ONT, serta SFP Safe Mode untuk membantu menjaga keamanan perangkat aktif selama proses pengujian.
Untuk pengujian jaringan PON, AXS-130 dapat digunakan untuk pengujian melalui splitter hingga 1×128 dan mendukung kebutuhan aktivasi layanan seperti GPON, EPON, XGS-PON, dan 10GE EPON. Perangkat juga ditujukan untuk troubleshooting live fiber, pengujian access network point-to-point, metro link, serta Passive Optical LAN.
Dari sisi performa OTDR, AXS-130 mendukung panjang gelombang 1310 nm, 1550 nm, dan 1650 nm, dengan dynamic range hingga 42/40/39 dB. Event dead zone tipikal mencapai 0,5 meter, sedangkan attenuation dead zone sekitar 2,5 meter. Rentang pengukuran jaraknya mencapai 0,65 hingga 200 km, tergantung konfigurasi dan kondisi pengujian.
Untuk pengujian live fiber, wavelength 1650 nm digunakan dengan isolasi 50 dB dari 1265 hingga 1617 nm. Ini menjadikan AXS-130 relevan untuk pekerjaan troubleshooting pada jaringan yang sudah aktif, dengan konfigurasi model yang tersedia untuk kebutuhan dark fiber, live fiber, maupun kombinasi keduanya.
Selain OTDR, AXS-130 mengintegrasikan beberapa fungsi pengujian penting dalam satu perangkat, yaitu Visual Fault Locator (VFL), inline optical light source, dan inline power checker. Dengan konsep ini, teknisi dapat melakukan berbagai pemeriksaan fiber tanpa harus selalu membawa beberapa alat ukur terpisah.
Fitur patented Swap-Out Connector menjadi salah satu keunggulan praktis AXS-130. Konektor optik dapat diganti langsung di lapangan ketika diperlukan, sehingga pengguna tidak perlu mengirim unit ke service center hanya untuk penggantian connector. EXFO juga menyediakan diagnostik untuk memeriksa kondisi connector sehingga penggantian dapat dilakukan berdasarkan kebutuhan.

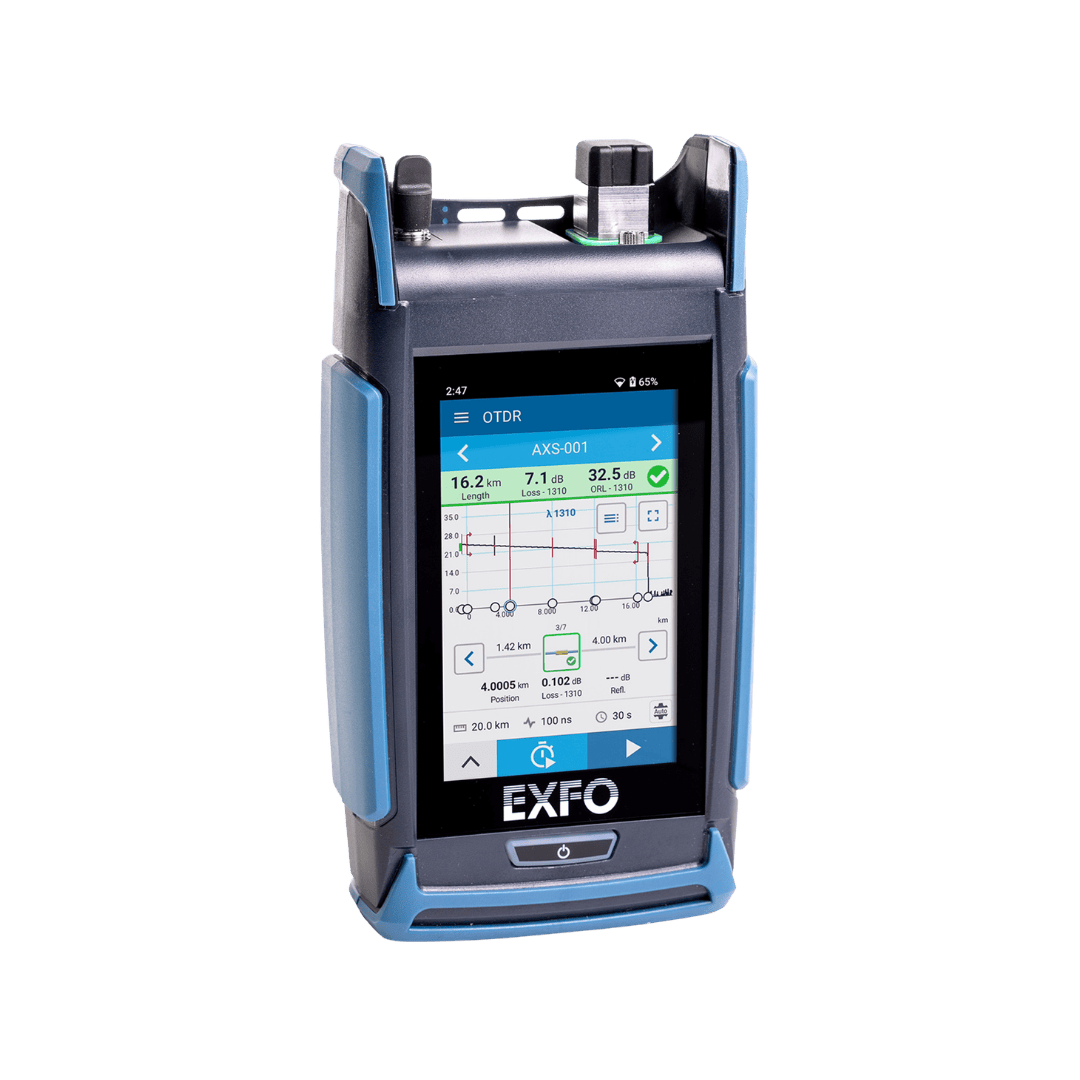

Dari sisi mobilitas, AXS-130 memiliki bodi berukuran sekitar 171 × 93 × 48 mm dengan bobot hanya 0,5 kg termasuk baterai. Perangkat menggunakan touchscreen TFT 4 inci beresolusi 800 × 480 yang dapat digunakan dalam orientasi portrait maupun landscape.
Untuk penyimpanan dan dokumentasi, AXS-130 dapat menyimpan sekitar 10.000 OTDR traces dan mendukung output PDF report, .SOR Telcordia/Bellcore, serta .trcx. Konektivitas Bluetooth, Wi-Fi, dan USB-C memudahkan transfer serta pengelolaan data melalui FastReporter dan EXFO Exchange.
Baterai lithium-polymer rechargeable memberikan waktu operasi lebih dari 10 jam berdasarkan kondisi pengujian Telcordia/Bellcore. Dengan kombinasi performa pengukuran, fungsi pengujian terintegrasi, desain ringan, dan kemampuan live-fiber, EXFO AXS-130 sangat cocok untuk teknisi ISP, kontraktor FTTH, operator telekomunikasi, dan tim maintenance jaringan fiber optik.
Keunggulan Utama
- Compact Professional OTDR
- Optical Link Mapper (OLM)
- iOLM-ready untuk FTTH
- Mendukung Live Fiber & Dark Fiber
- Dynamic Range hingga 42/40/39 dB
- Wavelength 1310 / 1550 / 1650 nm
- Event Dead Zone hingga 0,5 m
- Attenuation Dead Zone 2,5 m
- Distance Range hingga 200 km
- PON Testing melalui Splitter hingga 1×128
- Mendukung GPON, EPON, XGS-PON & 10GE EPON
- Built-in VFL
- Inline Optical Light Source
- Inline Optical Power Checker
- Automatic / Icon-based Link Analysis
- Patented Swap-Out Connector
- 4″ Touchscreen
- Wi-Fi, Bluetooth & USB-C
- Penyimpanan hingga sekitar 10.000 OTDR traces
- PDF, SOR & TRCX reporting
- Baterai >10 jam
- Bobot hanya sekitar 0,5 kg
Spesifikasi Utama
| Spesifikasi | Detail |
|---|---|
| Model | EXFO AXS-130 |
| Product Type | Compact / Handheld OTDR |
| Wavelength | 1310 / 1550 / 1650 nm |
| Live Fiber Wavelength | 1650 nm |
| Dynamic Range | Hingga 42 / 40 / 39 dB |
| Event Dead Zone | 0,5 m |
| Attenuation Dead Zone | 2,5 m |
| Distance Range | 0,65 – 200 km |
| PON Dead Zone | 30 m |
| Pulse Width | 3 – 20.000 ns |
| Sampling Points | Hingga 256.000 |
| Display | 4″ TFT Touchscreen |
| Resolution | 800 × 480 |
| Storage | ±10.000 OTDR traces |
| Connectivity | Wi-Fi, Bluetooth, USB-C |
| File Format | PDF, SOR, TRCX |
| Battery | Rechargeable Lithium-Polymer |
| Battery Autonomy | >10 jam |
| Weight | ±0,5 kg |
| Dimensions | 171 × 93 × 48 mm |
| Operating Temperature | -10°C hingga 45°C |
| Power Checker | -60 hingga +23 dBm |
| Inline Light Source | Ya |
| VFL | Ya |
| Swap-Out Connector | Ya |
Spesifikasi di atas mengacu pada data EXFO untuk AXS-130; beberapa parameter dapat bergantung pada konfigurasi/model yang dipilih.
Aplikasi
FTTx & FTTH
Digunakan untuk instalasi, commissioning, service activation, dan troubleshooting jaringan fiber akses.
PON Network
Mendukung pengujian melalui splitter hingga 1×128, termasuk jaringan GPON, EPON, XGS-PON, dan 10GE EPON.
Live Fiber Troubleshooting
Wavelength 1650 nm memungkinkan konfigurasi AXS-130 digunakan untuk pengujian live fiber sesuai model dan opsi perangkat.
Access & Metro Network
Cocok untuk pengujian jaringan point-to-point pada access network maupun metro links.
Passive Optical LAN
Dapat digunakan untuk instalasi dan maintenance jaringan POL.
